Autoclima Polska Sp. z o.o. działa w branży klimatyzacji dla transportu, obsługując pojazdy użytkowe, przemysłowe i specjalne: ambulanse, pojazdy opancerzone, dostawcze, biurowe, rekreacyjne i wiele innych. Firma rozpoczęła kolejny innowacyjny projekt układu chłodzenia dla prototypu samochodu. Do wstępnych testów i późniejszej produkcji potrzebowała prototypowego adaptera.
Specyfikacja wydruku
| BRANŻA | Produkcja |
| KLIENT | Autoclima |
| KATEGORIA | Prototypowanie i produkcja małoseryjna |
| FILAMENT | ABS-42 |
| CZAS DRUKU | 16 h |
| MASA | 883 g |
| WYMIARY | 467x137x38 mm |
Opis wyzwania (studium przypadku)

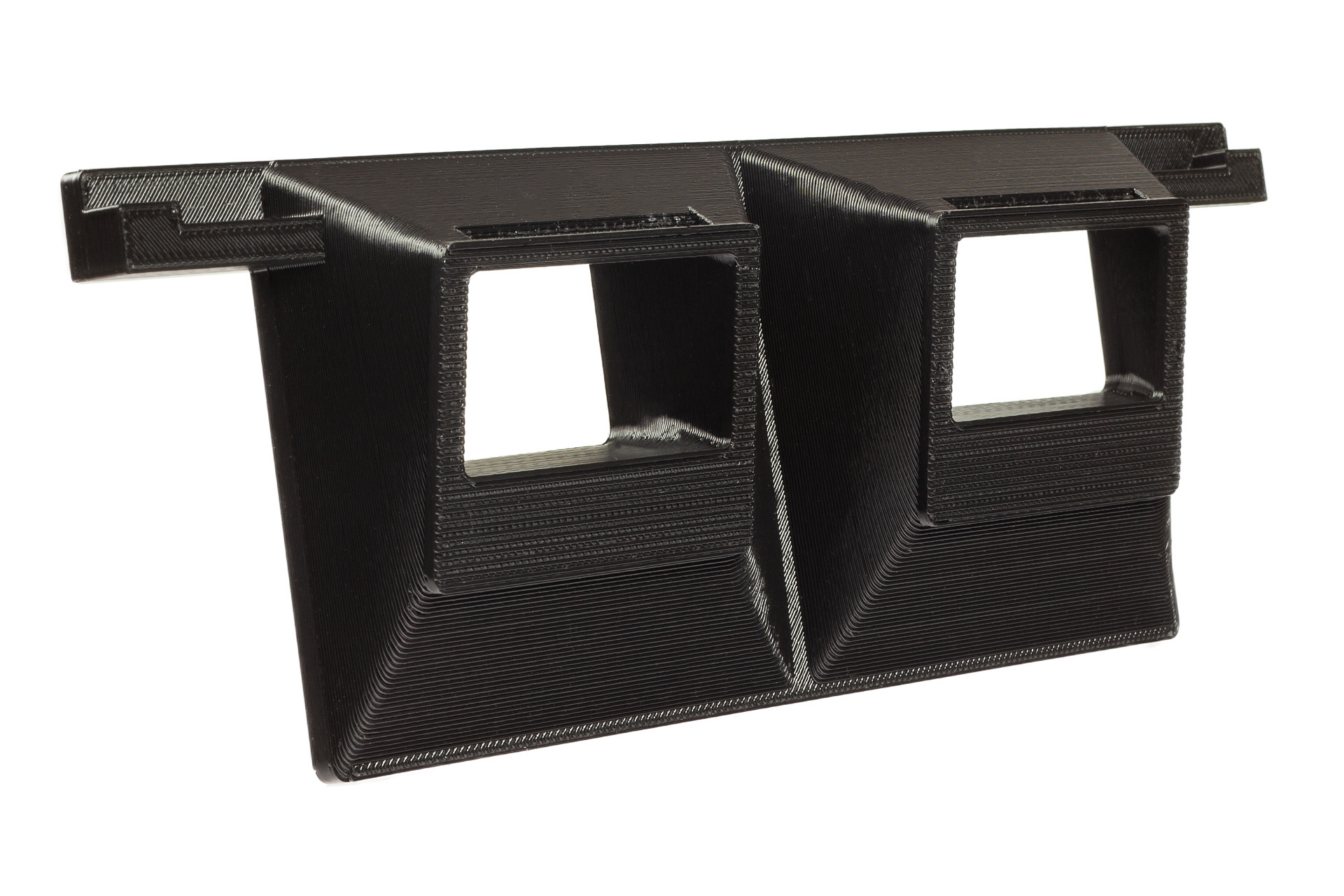

Technolodzy Omni3D mieli wydrukować adapter zaprojektowany przez inżynierów Autoclima do testów wytrzymałościowych i funkcjonalnych w temperaturach od -40 °C do 60 °C. Warunki pracy modelu obejmowały zakres od -30 °C do 50 °C, bez ekspozycji na światło, ponieważ adapter miał znajdować się wewnątrz maszyny. Wymagana była również wysoka precyzja, umożliwiająca zamocowanie i połączenie z innym elementem.
Rozwiązanie
Uwzględniając wymagania dotyczące montażu, eksploatacji i testów, zaproponowaliśmy filament ABS-42. Ze względu na rozmiar modelu wydruk wykonano na wielkoformatowej drukarce Factory 2.0 NET. Aktywnie grzana komora o objętości do 142 l, precyzyjna ekstruzja, opatentowany OmniCoolingSystem® i system kontroli przepływu filamentu pozwoliły zrealizować zadanie, ograniczając ryzyko skurczu i odchyłek wymiarowych.
Rezultat
Przemysłowe drukarki Omni3D pozwalają tworzyć niestandardowe części o różnych rozmiarach i złożonej geometrii oraz szybko wprowadzać kolejne iteracje. Prototypy pomyślnie przeszły testy klienta, który zatwierdził produkcję kolejnych wydruków.
Specyfikacja druku 3D
| WARIANT | I | II |
| Dysza | 0,8 mm | 0,4 mm |
| Warstwa | 0,4 mm | 0,2 mm |
| Wypełnienie | 20% | 20% |
| Czas druku | 16h | 49h |
| Masa | 883 g | 892,95 g |
Wybrano wariant I jako wystarczający do zastosowania, a jednocześnie tańszy i szybszy w druku.
Opis współpracy
W ciągu dwóch lat zostanie wydrukowanych kolejnych 175 elementów. Pozwoli to uruchomić małoseryjną produkcję pojazdu specjalnego opracowanego we współpracy polsko-włoskiej, który może wkrótce pojawić się na polskich drogach.
Zestaw łączników wykonano z metalu, zwiększając odporność całej konstrukcji na uszkodzenia mechaniczne.
